Örebro Lackcenter AB, Kombibox





LA503-F-O-X-H



Kombibox LA 503 är utformad för hel- och dellackering av Chassier och lastbilar.

Kombibox med horisontellt flöde och hel filtervägg.
Box med släta väggar och infällda armaturer.
Ventilationsaggregat med roterande värmeväxlare och oljeeldad uppvärmning.
Färgrum 5×3 m med direkt anslutning till sprutbox.

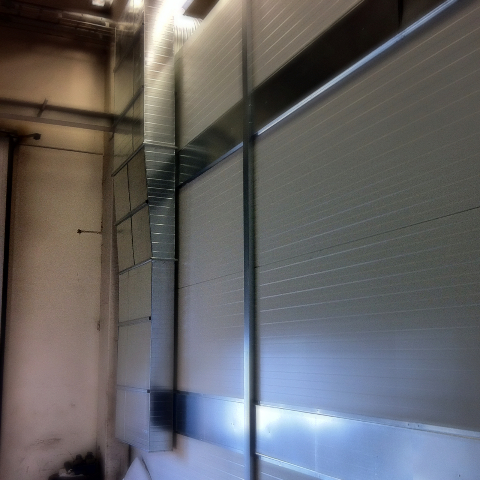

Kombibox LA 503 har isolerade väggar och tak utförda av profilknäckta byggelement med förzinkad stålplåt på båda sidor. Konstruktionen är synnerligen gedigen och boxen är lätt att rengöra tack vare de släta ytorna på såväl in- som utsidan. Boxkonstruktionens moduluppbyggnad medför även att boxen kan “skräddarsys” för att passa in i befintliga lokaler och utföras med portar, fönsterpartier och gångdörrar enlight önskemål.

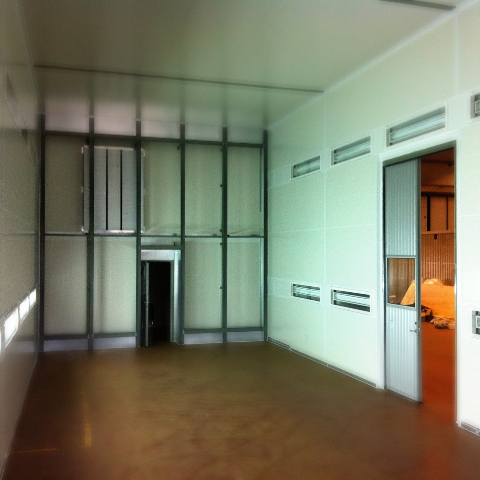

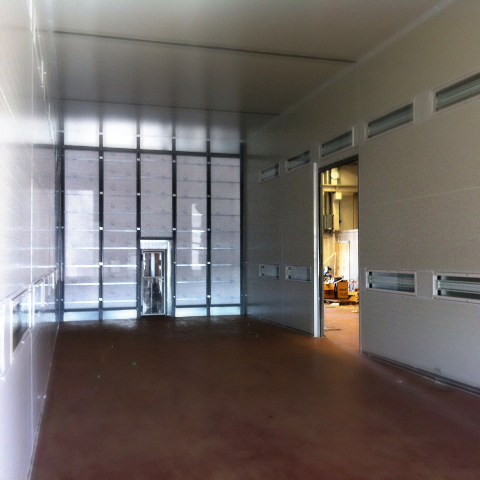

Kombiboxen har horisontell ventilation. Tilluft tillföres genom hel filtervägg med tilluftfilter. Frånluft sugs ut genom färgfällor i boxens gavel.

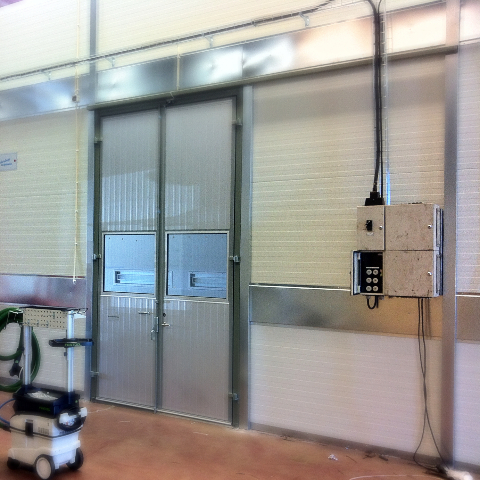

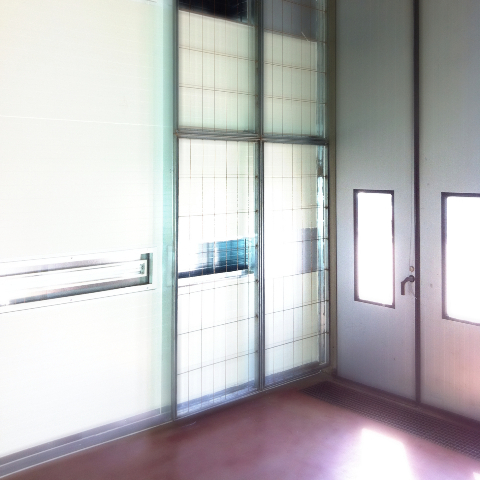

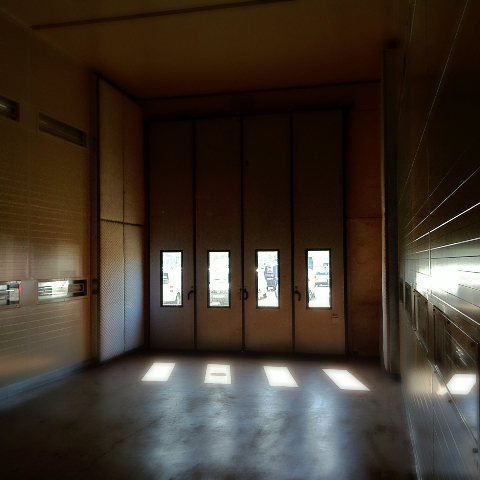

Filtervägg är försedd med gångdörr mot färgrum. Långvägg försedd med slagport dim 3.250×1.800 mm.

Belysningarmaturerna är placerade utanför boxens glasrutor. Totalt är det 40 st. armaturer om vardera 2 x 80 watt samt ljusstyrkan är 1.200-1.500 lux

Ventilationssystemet utförs med roterande värmeväxlare som minskar energi  förbrukning, vilket ger värmeåtervinning med ca 70-75 %

  • Lastbilsbox
  • Oljevärme





Teknisk data Kombibox inv. utv.
Dim Längt 20.000 mm 21.000 mm
  Bredd 5.300 mm 5.450 mm
  Höjd 5.250 mm 6.500 mm
 Övrigt Fallhastighet 0,3 m/s
  Luftflöde 30.000 m3/h

  Spruttemp. +20o
  Värmeeffekt 110kW
  Torktemp. + 50 – 60 oC
